Главная страница / Каталог проектов / 150-002-П

Просмотр

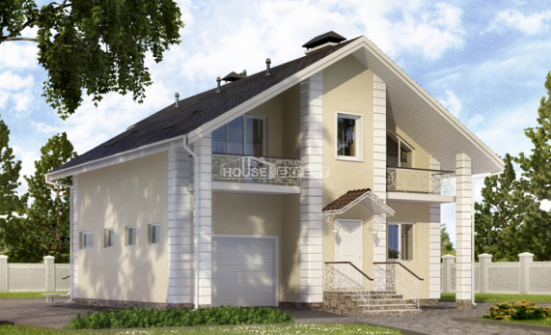

  • 150-002-П Проект двухэтажного дома мансардой и гаражом, бюджетный загородный дом из газобетона Гудермес, House Expert
  • 150-002-П Проект двухэтажного дома с мансардным этажом, гараж, современный домик из блока Грозный, House Expert
  • 150-002-П Проект двухэтажного дома с мансардой, гараж, красивый домик из бризолита Гудермес, House Expert
  • 150-002-П Проект двухэтажного дома мансардой, гараж, доступный коттедж из бризолита Гудермес, House Expert

  • 150-002-П Проект двухэтажного дома с мансардным этажом и гаражом, красивый домик из газобетона Грозный, House Expert
  • 150-002-П Проект двухэтажного дома мансардный этаж, гараж, небольшой коттедж из бризолита Гудермес, House Expert
  • 150-002-П Проект двухэтажного дома с мансардой и гаражом, классический домик из газобетона Гудермес, House Expert
  • 150-002-П Проект двухэтажного дома мансардой и гаражом, доступный загородный дом из блока Грозный, House Expert
Стоимость проекта
60 000
Способы оплаты

Дополнительные услуги:






Купить проект сейчас
При покупке проекта дополнительно заказывают

Отопление

Водоснабжение и канализация

Наружные сети

Строительство дома

Общая площадь дома :153,07 м2
Габариты застройки :10,9 x 11,9 м
Количество этажей :2
Цокольный этаж:нет
Гараж:1 машина
Сейсмостойкость:до 7 баллов
Кровля:гибкая черепица
Отделка фасада:штукатурка
Отделка цоколя:камень
Перекрытие:сборная ж/б плита
Фундамент:свайный
Материал стен:утеплитель 100 мм, блок 400 мм



Проект дома 150-002-П. 1 этаж Проект дома 150-002-П. 1 этаж
1 этаж
Высота этажа: 3 м
Состав помещений, м2
Гостиная 17,32
Прихожая 3,73
Холл 9,81
Кухня-столовая 9,21
Котельная 6,8
Сан. узел 2,74
Тамбур 3,36
Гараж 20,88
Лестница 8,4
Итого: 82,25

Проект дома 150-002-П. 2 этаж Проект дома 150-002-П. 2 этаж
2 этаж
Высота этажа: 1,5 - 3 м
Состав помещений, м2
Жилая комната 15,12
Шкаф встроенный 1,3
Шкаф встроенный 1,3
Жилая комната 11,39
Холл 7,94
Жилая комната 14,78
Шкаф встроенный 1,2
Шкаф встроенный 1,2
Жилая комната 10,74
Сан. узел 5,85
Итого: 70,82




Проектная документация может отличаться от представленных эскизов на сайте, продавец оставляет за собой право вносить любые изменения в проектную документацию.

Частые вопросы по проектам
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
Показать все вопросыСкрыть вопросы
Задать вопрос по проекту 150-002-П
name
Для того, чтобы задать вопрос зарегистрируйтесь

Архитектурные решения
ТитулТитул 2Ведомость чертежейОбщие данныеПланировка первого этажаПланировка второго этажаКладочный план первого этажаКладочный план второго этажаОтделочный план первого этажаОтделочный план второго этажаПлан кровлиФасад 1-4Фасад А-ГФасад 4-1Фасад Г-АРазрез 1-1Разрез 2-2Разрез 3-3Узел А-А, узел Б-БУзел В-В, узел Г-ГСечения вентканалов на отм. +3,000Сечения вентканалов на отм. +6,300Развертка вентканаловВедомость оконных конструкцийВедомость оконных и оконно-дверных конструкцийПерспективный видПерспективный видПерспективный видПерспективный видОртогональная проекцияОртогональная проекцияОртогональная проекцияОртогональная проекция

Полезное видео

В этом видео рассказывается, что входит в состав раздела архитектурные решения, сокращенно АР.

В состав любого готового проекта на нашем сайте входят два раздела: АР (Архитектурные решения) и КР (Конструктивные решения) иногда данные разделы объединяют в один: АС (Архитектурно-строительные решения).

Состав АР (Архитектурные решения):

  • Кладочный план;
  • Поэтажные планы с определением функциональных зон помещений, схематичной (примерной); расстановкой мебели и сантехнического оборудования;
  • Отделочный план;
  • Фасады;
  • Разрезы (не менее двух);
  • План кровли;
  • Спецификация окон;
  • Схема вентканалов;
  • Конечная трехмерная модель проектируемого коттеджа;

Состав КР (Конструктивные решения):
  • План фундаментов;
  • Спецификации по материалам на фундамент;
  • План устройства перекрытий. Спецификация по материалам;
  • Перемычки этажей. Спецификация по материалам;
  • Крыльца. Спецификация по материалам;
  • План кровли. Спецификация по материалам;
  • Узлы, разрезы основных конструктивных элементов;
  • Общие указания;

Просим обратить Ваше внимание, что раздел ИР (Инженерные решения) в состав типового проекта не входит, так как данный раздел не может быть типовым. Сети разрабатываются индивидуально, исходя из технических условий на Вашем участке и Ваших личных пожеланий по оборудованию. Данный раздел можно заказать дополнительно к любому проекту.

Если у Вас появились вопросы, которые бы вы хотели нам задать, вы можете воспользоваться нашими контактами и связаться с нами. Наши специалисты квалифицированно ответят на любые вопросы. Мы выполняем проекты коттеджей для всех регионов России. Удаленное проектирование, это проще, чем вы могли себе представить! Свяжитесь с нашим консультантом.






  • Формат листов проекта: А3;
    •
  • Язык проекта: Русский;
    •
  • Система едениц измерений в проекте: метрическая;
